1、引言
細紗工序是成紗的最后一道工序，是將粗紗進一步牽伸30～50倍并加捻，紡成具有一定特數、符合相關質量標準的細紗，供捻線、機織或針織使用。細紗機有低速運行、高速運行、吹吸風、落紗等過程。落紗分為自動落紗和中途落紗（暫停工作），自動落紗又分定長落紗和定時落紗。自動落紗的方式、落紗時間及長度均可設置，并能掉電保持。紡織廠生產規模的大小是以細紗機總錠數表示的；細紗產量是決定各工序數量的依據；細紗的質量水平、原料物料耗電量等指標、勞動生產率等是技術和管理水平的體現，因此，細紗工序在紡織廠中占有重要的地位。由于傳統的電氣控制設備存在精度低、安全性差及故障率高等缺點已經逐漸為現代化自動控制設備所代替?，F(xiàn)今細紗機設備的自動化控制程度愈來愈高，根據設備不同會應用到不同種類的工業自動化產品，如：人機界面、PLC、變頻器、伺服系統、編碼器、溫控儀表等各類產品?？蛻敉梢愿鶕?jù)控制對象的不同選擇相應的設備來進行控制系統的構建。
臺達機電至今已經能為客戶提供PLC控制器、溫度控制器、計數器、人機界面、變頻驅動器、伺服驅動器、數控系統等一系列產品，可以向客戶提供完善可靠的機電一體化解決方案。本文基于臺達自動化產品實現環錠細紗機的有效控制，值得業界借鑒并推廣。

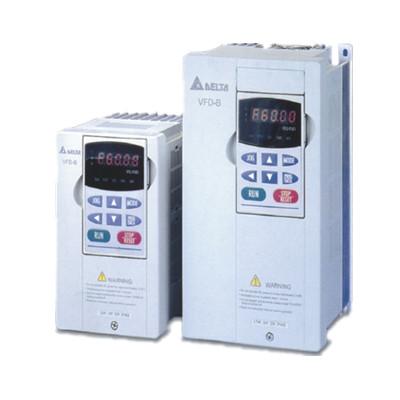

臺達變頻器VFD-B-P系列
2、控制系統
2.1系統結構框圖
系統結構框圖
本控制系統采用了臺達DVP32ES00R2作為控制器，同時采用臺達DOP-B05S100人機界面進行系統I/0與紡紗工藝數據的監控，并采用臺達VFD-B-P系列紡機專用變頻器控制主傳動電機。
2.2系統功能概述
系統功能概述如下：
?。?）用PLC控制整個紡紗過程，具有程序開車、鋼領板自動升降、中途停車后自動跟蹤開車、自動落紗、自動留頭等。
?。?）設定紡紗的工藝參數，依據工藝要求自動控制；實現定長落紗和錠子速度曲線控制。
?。?）顯示紡紗過程的錠速、牽引倍數、細紗號數、捻度以及班產累計等。
?。?）采用數字通信，提高了系統的抗干擾性。
2.3各部分控制特點
?。?）傳動部分：包括主電機、吸風電機、鋼領板升降電機、油泵電機及潤滑裝置、主變頻器、升降變頻器、清潔器裝置、各種低壓開關及接觸器等。
（2）三自動檢測部分：該部分由三自動行程開關、停主電機接近開關、下鋼領板接近開關、剎車片構成。其作用為落紗信號給出后能自動適應停車，自動留頭，為重新開車降低斷頭創造條件。
?。?）變頻器錠子速度控制：該部分由變頻器、錠子傳動部分、主電機構成，其作用是變頻器依據程控器傳輸?shù)腻V子速度控制十點曲線自動調整錠子運行，提高紗線質量和產量。
（4）數據檢測部分：該部分由主軸、前羅拉測速光電管組成。功能為自動檢測紡紗過程中主軸、前羅拉的運行數據，為計算班產量、錠速、前羅拉轉速、前羅拉線速、捻度等工藝參數以及錠子速度曲線控制提供數據。
?。?）PLC控制部分：該部分由PLC主單元及IO擴展模塊構成，完成全機開關量輸入、數據檢測以及計算和過程控制，實現紡紗過程自動化和對機器運行情況進行監控。
?。?）顯示單元部分：HMI與PLC之間以通訊線實現連接，完成紡紗過程工藝參數顯示設定，可直接設定錠子運行十點曲線，實現控制柔性化，同時對細紗機運行過程中出現的故障，以對話框的方式進行實時反饋。
?。?）通訊部分：由PLC的Port1通訊接口通過RS232C方式與HMI實現參數設定及顯示，由PLC的Port2通訊接口通過RS485的方式控制變頻器的頻率值，從而實現控制錠子運行速度曲線，整機的可靠性、穩定性得到極大的提高。

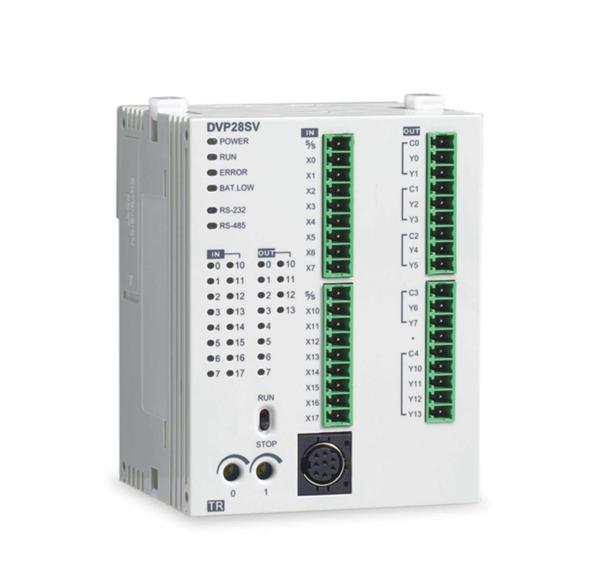

臺達PLC DVP-SV2系列
3、上位機軟件設計
上位機控制軟件分為：參數設定顯示程序、控制主程序、計算采樣子程序、通訊子程序和錠子運行曲線子程序。
?。?）控制主程序：
軟件主控制程序部分，依據工藝要求編制的程序，上電后自動檢測各開關量和傳感器輸入的數據，完成整個紡紗過程自動控制和調用子程序。
?。?）參數設定顯示程序：
主要依據DOP-B05S100配置完成參數設定顯示，包括班次設定、錯誤設置提示，總產量、班產量累計顯示、錠子速度、前羅拉速度、牽引倍數、捻度、產量、細紗號數等參數顯示。

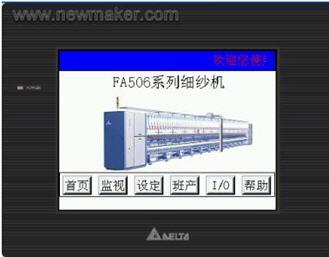

參數設定顯示界面
?。?）計算采樣子程序
主要依據主軸、前羅拉、后羅拉數據檢測傳感器采樣結果以及設計參數完成系統計算，用以完成各類顯示參數的計算及定長落紗等功能。

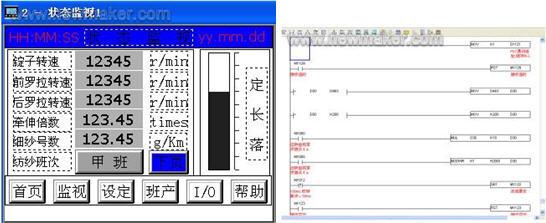

計算采樣顯示界面
4）通訊部分程序及錠子運行曲線子程序
主要采用MODBUS ASCII通訊協議完成與變頻器的數據傳輸，進而控制錠子運行速度曲線。PLC程序如圖臺達變頻器VFD-B-P變頻器在細紗機上的應用
錠速曲線圖
4、結語
本系統采用了臺達控制系統解決方案，全機控制采取數字通訊方式，控制精度高，可靠性和抗干擾性能大大提高，并利用“提高軟件設計水平來降低硬件投入”原則，不僅降低了系統成本，而且提高了產品的市場競爭能力。運行實踐表明，系統比原來舊系統在安全性、可靠性和控制精度上都有了較大的提升，值得業界同行借鑒和推廣。
