隨著工廠由自動化進入智能化，對于設備性能和可擴充性的要求日益提高。因應電子工程、運輸及機械工程等行業的快速發展，為快速制造相關產品零部件產品，金屬線圈層繞技術也在高速發展，對繞線機的性能、速度、精度要求也不斷提升。臺達善用自身深耕市場多年的經驗和完整、先進的自動化產品，打造可實現高精繞線控制的解決方案，協助客戶提高生產效能、節省能源、人力與時間。
繞線設備種類多樣且工藝繁復，以層繞機來說，在加工時，不論線圈的材質、卷繞層數為何，層繞機都必須將雜亂無章的線絲組成有條理的線圈，也要將不規則堆迭的線圈在收卷工字輪上均勻整齊地排列。臺達推出層繞機控制整合解決方案，保證系統張力穩定，能夠適用于許多不同材質的金屬或金屬與塑膠復合線絲，例如銅線、鋁線、鐵絲、塑鋁線和塑銅線的卷繞。

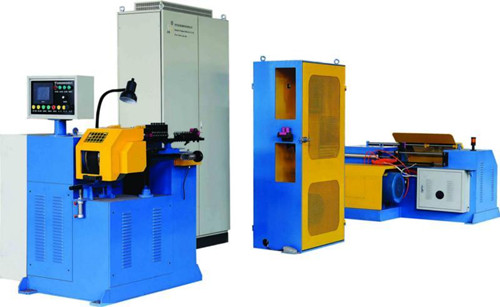

層繞機設備示意圖

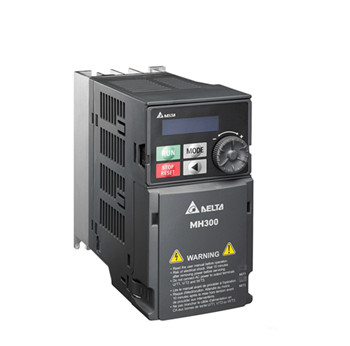

此方案采用臺達高性能可編程控制器(PLC)進行主控，搭配人機界面進行系統設定，精準控制伺服驅動器及變頻器驅控收卷與放卷電機，實現最佳化繞線作業和張力控制。其中，臺達應用多臺高效型精巧矢量控制變頻器MH300系列，除了體積小、不占空間(比前代縮小約40%)，輸出頻率也更快速，在開環回路下更可高達2000 Hz，可滿足層繞機快速、平穩卷繞線材的需求。此外，其內建安全停機功能（STO）在瞬間停電的情況，可確保設備和人員的作業安全。
臺達提供的整合型方案能為客戶帶來的效益主要如下：
穩定的張力控制，以實現設備高速穩定運行
臺達具備超過20年的變頻器開發經驗，多年來推出多款泛用及行業專機。此方案中應用的高效型精巧矢量控制變頻器MH300系列，內建完整且穩定的張力控制功能，實現自動計算線圈卷徑、兩段PI控制等功能，平穩控制放卷張力，達到最高23 m/s的設備高速穩定運行成效。
簡易的系統配置，輕松上手、高度通用性
透過高效變頻器的變壓模式(VF)，不需要復雜的PLC控制程式，即可實現平穩的張力控制，讓設備在各式各樣的工況下穩定高效運行，滿足多款繞線設備需求。
高效能、節省能源、降低成本
藉由放卷變頻器與收卷變頻器共用直流母線，能夠?qū)⒎啪碜冾l器制動產生的回生能量回饋于收卷變頻器的使用上，無需使用煞車電阻，可為客戶簡化系統，同時節省設備建置和降低成本。
臺達的層繞機控制解決方案整合度高，具備優異的張力控制，實現平穩且高速進行繞線，可廣泛運用在各款的層繞機，如全自動和半自動層繞機、伺服精密層繞機、環形層繞機，以及空心線圈層繞機等等，協助客戶提高系統穩定性、繞線平穩度及設備工作效能。
