簡單地說，臺達變頻器是把交流轉換成直流后再轉換chengjiao流的設備。zuihou變chengjiao流的是頻率和電壓由預先設定的參數控制的交流，成為負載的交流電機從一個轉速改變?yōu)榭删幊痰目刂婆ぞ氐淖兓〉娜我廪D(zhuǎn)速。同時，內部還含有過電流、過電壓、欠電壓、過載等保護裝置。同時，還有轉速、電流、電壓等顯示，也能存儲過去幾次的故障信息。
整流器：zui近常用的是二ji管變流器，把商用電源轉換成直流電源。也可以用兩組晶體管變流器構成可逆變流器，因?yàn)槠涔β史较蚩赡妫阅軌蜻M(jìn)行zausheng運行。
平波電路：由整流器整流后的直流電壓包含頻率為電源6倍的波動電壓，另外臺達變頻器產生的波動電流也使直流電壓變動。為了yizhi電壓變動，使用電感器和電容器吸收脈動電壓(電流)。裝置容量小時，如果電源和主電路構成部件有富馀，可以qingchu電感，采用簡單的平波電路。
臺達變頻器：與整流器相反，臺達變頻器將直流電轉換為要求頻率的交流電，在確定的時間內使6個開關元件接通、關斷，就能得到3相交流輸出。以電壓型pwm臺達變頻器為例，顯示了開關時間和電壓波形。

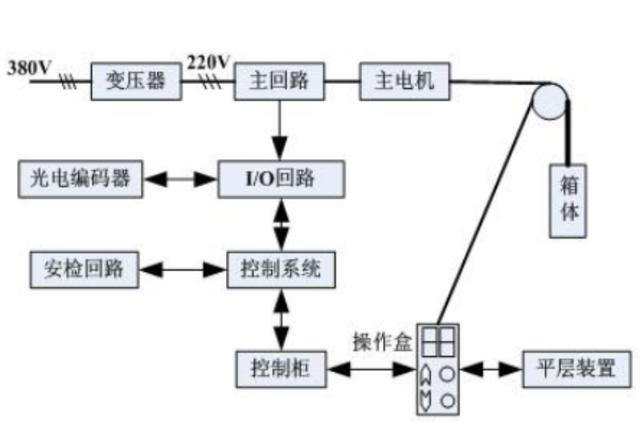

臺達變頻器電路圖。
其中，臺達變頻器電路分為主電路和控制電路、運算電路、電壓、電流檢測電路、驅動電路、速度檢測電路等
主回路：
整流電路：將三相交流變?yōu)槊}動直流
濾波電路：使脈動直流變得更平滑的直流
根據濾波元件，臺達變頻器分為電容器電壓型臺達變頻器和感應電流型臺達變頻器
限流電路：接通電源時限制充電電流，保護整流二ji管
制動回路：吸收泵電壓，增加電機扭矩的機構
臺達變頻器電路：在驅動電路的控制下，把直流變?yōu)榻涣?/span>
什么是軟起動臺達變頻器？
控制電路：
保護電路：由采樣、放大、處理三個電路構成
驅動電路：CPU發送PWM信號進行電壓和功率放大，控制6臺開關設備的臺達變頻器電路
I/O電路：處理臺達變頻器輸入輸出信號的電路
操作面板：一個用于顯示，一個用于操作鍵盤
CPU:反相器的核心電路根據相關信號控制反相器的動作
開關電源：向控制電路供給必要的直流工作電壓
